論高效快速烘干機理及結構特性
合肥水泥研究設計院 楊剛
1、前言
我國工業企業中，用于物料烘干的設備仍然以回轉式烘干機為主。該設備結構簡單，使用可靠，對物料適應性強，易操作。但也存在熱效率低、設備笨重、出機物料水分不易控制等缺點。為克服這一缺陷，我們進行了高效快速烘干的機理和設備結構及其揚料裝置的研究，取得成功并已廣泛用于生產。
2、高效快速烘干的理論依據及結構特性
2.1 理論依據
物料的烘干過程是通過加熱、蒸發將水分從物料內部移向表面，并汽化擴散到周圍的氣流(空氣或煙氣)中，從而得到干燥。物料中所含水分的種類可分為：吸附于物料表面和粗毛細管內的潤濕水分;滲透于物料內部和被細毛細管吸咐的水分，以及在物料礦物組成中呈物化方式結合的水分。物料中烘干機內的烘干過程可根據其干燥速度變化分為三個階段：加熱階段、等速干燥階段、降速干燥階段。如何使物料在烘干過程中充分發揮各階段的有效作用，其關鍵是優化機械結構，根據物料的物化性能及所含水分的性質，人為的設定和限制物料的運動狀態，停留時間和與干燥介質接觸的外部環境。從而實現快速干燥這一構想。要實現這一構想，首先要解決影響干燥速度的兩大重要因素即干燥介質向物料的傳熱速度和水蒸汽向干燥介質的擴散速度。這兩大要素只有與烘干機內部特定的結構相適應時，才能強化其吸收和傳導效率，達到快速烘干的目的。
2.2 結構特性及烘干機理
研究設計中，將烘干機分為三個倉，各段的結構和作用各不同相同，可根據物料性能及地理氣候條件作適當調整。
(1) 進料加熱烘干階段。它由阻料式進料螺旋葉片和防粘式揚料板組成。由于物料剛進入烘干機的溫度較低，與高溫干燥介質接觸時，熱能傳給物料表面，使表面溫度不斷升高，水分開始蒸發。首先是在物料的表面形成一層水膜，這時極易出現粘料現象，如果盡可能多地使物料之間增加碰撞、摩擦，則可避免這種現象，隨著干燥速率速率的快速增加，物料迅速進入第二烘干階段。

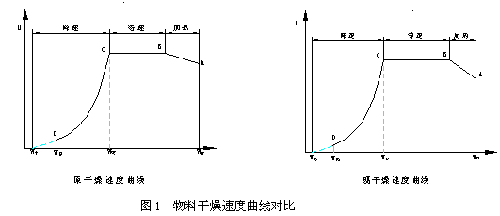

(2) 等速烘干階段。此段是由不同結構形式及排列組合而成的強化烘干段。因為當物料的表面溫度等于干燥介質的濕球溫度后，物料的溫度不再上升，傳給物料的熱量完全用來蒸發水分。這一階段是排除物料水分的重要階段。此時，由于物料中含水量較大，物料內部水分容易擴散到表面，而擴散的速度適應于表面水分的汽化速度，因此，物料表面總是維持濕潤。等速干燥階段主要是排除物料中的非化學結合水，物料產生少量收縮現象。在物料的干燥過程中，提高干燥速率，則會縮短干燥所需的時間從而達到提高產量的目的。針對這一情況，在設置內部揚料裝置時，采取密積交叉、定向返回，多點重疊等措施和手段來強化此階段的作用(如圖 1 )。同時對相關工藝參數作適當調整。以滿足其蒸發強度高，水分子移動速度快的特點。
(3) 降速干燥階段。物料所含水分低于某一限度時，內部向表面補充的水分少，表面蒸發的水分多，表面不再維持濕潤，向外蒸發的水分逐漸減少。此階段的作用是強化表面水分蒸發速度，進一步使物料表面升溫，使熱量不斷向內部傳遞，蒸發汽化的部分由表面移到內部，水分在內部汽化成水蒸氣后，使物料內的孔隙率增加，水分迅速移向表面逸出。隨著料溫的升高，內部殘留水分將得到蒸發。降速烘干段主要是排除物料的吸咐水分，此階段是保證干燥質量，提高干燥速率的重要部分。該段揚料裝置的配制，采用分層揚料，互不交叉并且適當擴大部分“風洞”的面積，突出體現保持足夠擴散空間，穩定保證蒸發水分所需的溫度，提供加速水分子移動速度率所必須的相對速度和負壓環境。根據物料烘干機模擬設計的新型組合式揚料裝置，從結構上充分體現了物料烘干過程中各種工藝參數的相互關系。
3 、各種工藝參數的關系
3.1 物料水分及停留時間與結構的關系
被烘干的物料分為粘性物料(如粘土，鐵粉)和非粘性物料(如礦渣、煤、石灰石、煤礦石等)。所采用的揚料裝置的結構形式及布置方法應有所不同。首先就縮短物料停壓在揚料板及筒體上的時間，相對延長滯空時間。美國礦業局提出的物料通過烘干機圓筒所需時間 t 的計算式為：
當回轉烘干機的傾斜角，轉數，長徑比及物料種類一定時，物料在烘干機筒體內的停留時間與方式主要取決于阻尼系數 F ，它與物料停留時間成正比關系，如何根據物料的初水分和物化性能設置揚料形式和物料的運動狀態是保證物料烘干質量與產量的關鍵所在。

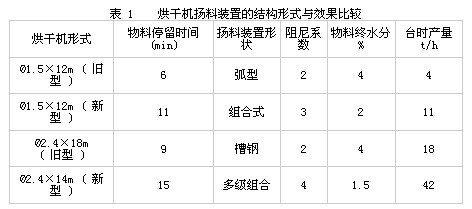

目前國內外主要以加長筒體長度來達到延長物料在烘干機內的停留時間目的，相比之下采用增大阻尼系數，實現新的物料運動方式即按物料在烘干機內呈波浪形或螺旋形向前“蠕動”的運動方式來設定其結構，實際應用表明，現已定型的新型烘干機在產量增加 50-80% 的同時，筒體長度縮短 20% ，而物料在機內的停留時間比舊型烘干機還增加 50% (如表達式表所示)。從筒體橫斷面看其工作狀態，物料呈瀑布狀下落，出現多層薄而均的料幕。這無疑為物料為熱介質更充分地?zé)峤粨Q創造了條件。
3.2 熱內溫度及蒸發強度與結構的關系
物料理的烘干過程中，熱風溫度越高與物料溫差越大，就越易于熱量的傳遞和水分的蒸發，從而使物料干燥加快，可獲得更好的傳熱效果。物料的烘干要不斷重復地完成一個循環過程。如圖 2 所示。

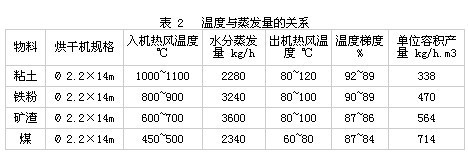

物料的烘干效果主要取決于高溫段熱風的使用。由于高溫段熱氣體溫高、濕含量低，易于料溫的升高及水分的蒸發，此時物料內部水分?jǐn)U散的速度與表面的蒸發速度保持基本平衡。干燥介質溫度越高、周圍環境蒸氣壓及濕含量越低，物料的干燥速度就越快。此階段揚料裝置的結構應充分利用傳熱的各種方式如傳導、輻射、對流等。其中主要是傳導和輻射。即：利用筒體及揚料板的溫度進行直接傳導提高料溫，利用熱氣體進行高溫輻射促進表面水分蒸發，同時增大氣一固相的溫差，提高溫度梯度加快水分子的移動速度，以傳熱達到傳質之目的。水分子的傳質與傳熱類似，仍屬于物料與流動介質之間的質量傳遞，其過程如圖 2 。傳質的過程包括水分子的質量擴散和宏觀的質量傳遞。其中質量的擴散取決于水蒸汽的壓差和擴散面積，而宏觀的質量傳遞取決于干燥介質的流動速度和漩渦程度，由于新型組合式揚料裝置能使烘干機內氣流呈螺旋形運動，從而使其氣流速度相對增大，漩渦程度同樣增強，宏觀的質量傳遞加大而最終達到增強物料的蒸發強度，提高單位容積產量的目的。其溫度與蒸發量的關系見表 2 。
3.3 氣體速度及廢氣含塵率與結構的關系
( 1 )氣體速度。干燥介質的流速越高，對流傳熱量越大，有利于將熱風爐內產生的高溫氣體帶入烘干機，相對增加干燥介質的溫度，可使熱氣體與物料之間的相對速度增加，降低溫?zé)釟怏w的蒸氣壓及濕含量。由于氣體負壓值與氣流速度成平方比關系，適當?shù)靥岣邭怏w流速不僅降低了氣體中的濕含量，而且在物料周圍形成低負壓環境，促使物料換熱系數必然較小。由于揚料裝置的不合理易形成“風洞”造成熱風“短路”，所以只單純地加大排風量提高氣體流速，易產生粉狀物料飛揚造成環境污染，且能耗增大。因此必須在提高氣流速度的同時，增加阻料均流裝置。

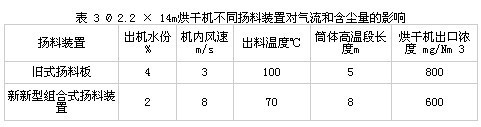

( 2 )廢氣含塵率。物料的含水量及運動狀態、氣流速度，物料的顆粒度及容重均對廢氣產生影響。特別是在熱風流整流速度過快，物料出機水分低于 2% ，并且在烘干機內基本是沸騰狀態與熱干燥介質進行較高效率的熱交換時，廢氣中所含粉塵量將大幅度增加。如何合理地調配各種工藝參數的關系，關鍵在于采用正確的揚料方法和結構。結合烘干機的用風特點，不難看出其廢氣中粗顆粒粉塵所占比例較大，因此采用分段揚料，可使粗顆粒粉塵在適當位置碰撞沉降而減少其含塵量(如表 3 )。
3.4 能耗與結構的關系

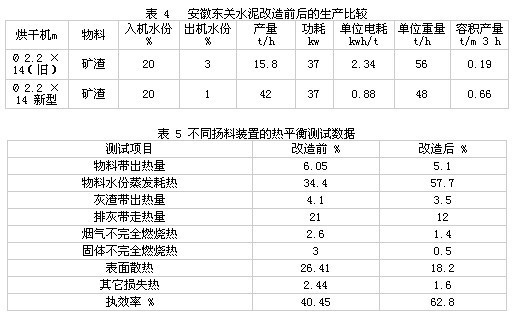

物料在烘干機內烘干的過程既是能量傳遞又是平衡的過程。潮濕的物料進入烘干機后，首先是大量地吸收熱量使其料溫急劇升高，表面水份不斷蒸發后即開始其能量的轉換。如何能使物料更充分地與熱介質進行熱傳遞，這取決于揚料裝置的結構進是否能增加物料拋撒擴散時在筒 體橫截面上的占有率。只有使物料均勻地分布于筒體橫斷面上，才能使其在擴散時形成對熱氣流的較大阻力。同時，提高物料在拋散過程中的滯空時間，對熱氣流的阻力越大，熱空氣對物料的包容時間就越長，則熱交換效應越好。此時，物料停留在筒體內的時間短，單位時間負荷輕，因而功耗相對小。安徽東關水泥廠 ? 2.2×14m礦渣烘干機實測數據見表4。
對于燃料的熱能利用也產生較大的變化，表 5 列出淮北市水泥廠 ? 1.5×12m烘干機實施揚料板技改前后的熱平衡測試結果。
4系統主要設備的選型
4.1熱風爐的選型
烘干系統中熱風爐是為烘干機提供穩定熱源的主要設備。該設備的選擇不但影響烘干效率，也影響能耗。對此，我們在研制新型揚料裝置的同時，也設計開發了三種新型熱風爐。它具有熱效率高，能燃用各種煤質，悶火時間長，操作管理基本實現自動化和工人勞動強度低等優點。其工藝參數如下：
熱風溫度： 500~1000 ℃，烘干機轉速： 0~8rpm ，烘干機內風速： 6~8m/s ，出機廢氣溫度： 80~100 ℃ ，系統負壓： 200~230mmH 2 O 。
4.2 通風除塵設備的選擇

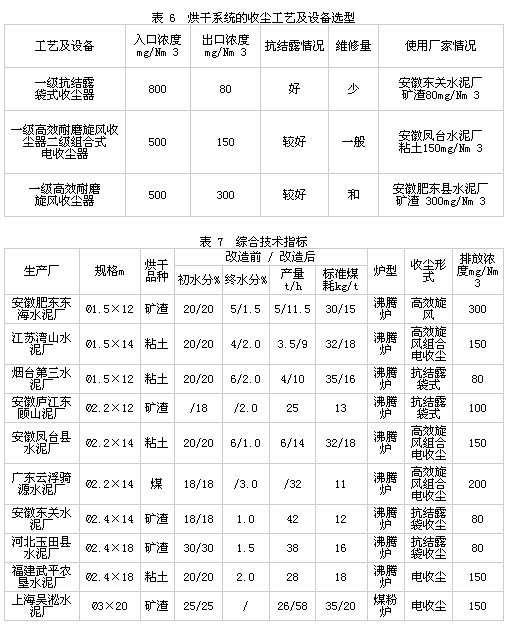

烘干系統是水泥廠排放粉塵濃度較高的生產環節，其廢氣含塵濃度高、溫度大，并具有一定的腐蝕性。根據風、料、溫度三者平衡的要求，按表 6 選擇收塵工藝及設備。
5、結語
隨著水泥干法生產的不斷擴大，對物料水份的要求越來越嚴格。不少立窯廠在實際生產中還存著認識上的“誤區”，認為原材料烘干問題不大，一些廠甚至不設烘干系統，僅靠自然晾曬來維持生產。致使生料質量較差，不僅給粉磨帶來困難，在很大程度上也制約了立窯水泥生產的發展。通過我們多年的實踐，認為烘干技術是一個系統工程，解決好它與整個生產過程的關系，同樣需要從工藝裝備以及操作管理等方面進行技術與資金投入，同樣會取得增產節能效益。
