　　1 .無煙煤煤粉制備的意義

　　我國水泥行業中，回轉窯水泥廠熟料煅燒長期以來均采用煙煤為燃料。由于我國煙煤礦藏分布不均，主要煙煤產地多在北方，而南方諸省則以無煙煤居多，幾乎沒有煙煤資源。北煤南運，增加了鐵路等交通部門的壓力，也增加了生產廠的燃料成本，因而加重了企業的負擔。為了對燃料資源合理利用和降低南方地區回轉窯水泥生產的直接成本，需要解決在煙煤燃料缺乏的地區開發回轉窯用無煙煤為燃料問題。以福建省為例，當?shù)責o煙煤價格約 150 元 /噸，而煙煤價格約為 300 元 /噸。以每噸熟料用實物煤 150 公斤計算，用煙煤煅燒噸熟料用煤成本為 45 元， 而用無煙煤只需一半的成本。以一條 600t/d 的熟料生產線計算，每年僅用燃料成本可減少 405 萬元。既可開拓當?shù)責o煙煤的使用途徑，也可給企業帶來顯著的效益。

　　眾所周知，在常規的煙煤煅燒回轉窯燒成系統中，所用燃煤的揮發份一般為 20 ～ 30 %，如揮發份降低則會出現點火困難，燃盡率差，火焰不穩定，黑火頭長，火焰溫度下降。若揮發份低于 15 %以下采用常規工藝一般難以點燃，無法生產。這種現象是由煤的燃燒機理所決定的。當煤受熱時，首先是揮發份析出，這些揮發份具有較低的著火點，當溫度達到時就迅速燃燒，從而點燃煤中的固定碳。固定碳則按以下反應生成 CO 2 ： 2C+O 2 → CO 、 C+O 2 → CO 2 、 CO+O 2 → CO 2 。無煙煤由于其揮發份含量低于 10 %，燃燒時排出的助燃揮發氣體少，固定碳的點燃存在困難。而碳粒的燃盡速率與燃燒反應中的反應溫度成正比，與粒子的粒徑平方成反比。因而必須提高燃燒反應空氣溫度和降低燃煤粒徑。我們的研究目的是 解決無煙煤煅燒工藝中煤粉制備的主要技術問題， 探討如何可靠地、經濟地降低入窯煤粉細度，結合生產實際開發煤粉制備工藝和裝備，為無煙煤煅燒熟料生產工藝線提供合格的煤粉。

　　2 .常規煤粉制備工藝和設備

　　目前國內外常用的煤粉制備方法是采用立磨或球磨配雙分離、雙風機系統。國內煙煤煤粉主要采用普通風掃球磨制備，回轉窯水泥廠煤磨車間主要生產工藝及煤磨機系統配置見表 1。

　　3 .煤的粉磨性能及相關試驗

　　關于煤的易磨性，一般認為煤很好磨。 其實不然。文獻 [1] 報導，煤的粉磨功指數 Wi=16 ～ 30kWh/t, 不僅大大高于石灰石的功指數 Wi=10 ～ 12kWh/t ，也比熟料的功指數 Wi=16 ～ 20kWh/t 高。人們知道生料中摻一些煤能提高產量。實際上，正如文獻所述，這只是由于摻煤后改善了白生料粉磨中普遍存在的粘球、粘襯板的現象。如果配煤量較多，生料 Wi 值將增大。配煤量愈多 , 煤的易磨性愈差 , 生料電耗愈大。本文認為， 是煤的易碎性較好使得人們誤認為易磨性好。在煤磨中，盡管多數情況下入磨煤塊度很大，配球一般最大 Φ 60mm 就能處理，就是因?yàn)槊旱囊姿樾暂^好。

　　與煙煤相比，無煙煤除在燃燒性能方面有著火溫度高，燃燒速度慢，燃盡率差的特點外，在粉磨性能方面也有較為明顯的差別。

　　3.1 粉磨至一定細度時所需的時間

　　無煙煤較之煙煤通常成礦地質年代更為久遠，可以認為無煙煤是一種比煙煤晶體化更完整的形態。因而質地變硬，易磨性變差。這與石灰石的情況類似。眾所周知，棲霞灰?guī)r地質年代較早，顏色較深 ;黃龍灰?guī)r地質年代較晚，顏色較淺。通常棲霞灰?guī)r比黃龍灰?guī)r易磨性差得多。

　　在我們進行的大量化驗室小磨試驗中，無煙煤與煙煤易磨性的差別也得到證實。用 φ 500×500mm 統一小磨 ,標準級配條件下,將煤磨到 0.08mm 篩余 40% 的細度，我們稱為粗磨;再換用適當級配的小研磨體 , 磨到細度為 0.08mm 篩余 5% ，我們稱為細磨。幾種煤的粗磨和細磨所需的時間見表 2 。

　　試驗表明， 相同 細度 下 無 煙煤所用的 粉磨 時間普遍比煙煤長，也就是說無煙煤的易磨性差于煙煤 ,特 別是細磨性能更差。同時表明， 無 煙煤是一種相對易碎難磨的物料。

　　3.2 不同研磨體對粉磨效果的影響

　　無煙煤的易碎難磨特性，早在 90 年代初期就引起了我們的注意。當時推行機立窯節能技術改造，其中的一項措施就是料、煤分別制備，以減輕機立窯的化學不完全燃燒現象。我們根據無煙煤的特點，采用具有選擇性粉碎作用的棒磨來制備煤粉，其產品 1mm 通過率大于 90% ，而小于 0.08mm 的細粉含量極低，粒度組成非常適合機立窯煅燒的要求。水份小于 5% 時棒磨的效率很高，在 LJP 水泥廠，一臺裝機功率為 55kW 的φ 1.5 × 2.5m 棒磨在調試時， 80% 負荷下產量可達 13t/h 。

　　無煙煤用于回轉窯煅燒，對煤粉的要求與機立窯完全不同，必須尋求新的技術途徑。大量的實驗室試驗結果顯示，如采用國內常規方法粉磨無煙煤必將大大增加粉磨電耗，且煤粉細度難以保證。同時發現，采用適當尺寸的小研磨體對大多數煙煤和無煙煤的細磨效果均很好 。福建 DT 水泥廠不同研磨體對 無煙煤 粉磨效果的影響見表 3 。

　　表3 　DT 水泥廠 無煙煤 粉磨 試驗結果 (0.08mm 篩余， %)

　　從試驗數據可以看出小段的細磨效果明顯優于普通鋼球。同時可見，不同的無煙煤效果也不一樣。此外，可以看出四種無煙煤易磨性最好的是 A ，其余依次為 B 、 C 、 D 。

　　作為工業性試驗， 1998 年我們?cè)?HRB 水泥廠對φ 2.4 × 9m 煤磨進行改造。該磨開流生產，無計量設備。原煤烘干后喂入磨內，出來即為成品，這種工藝流程國內很少。改造前細度約 18% ，有時達 30% ，臺時產量 11 ～ 13t ，喂料皮帶調速電機轉速為 200 ～ 220r/min 。廠方改造目標是希望把煤粉篩余降下來，以利于窯的煅燒。我們?cè)谀?nèi)增設篩分隔倉板，調整倉位和級配，特別是在細磨倉采用小研磨體。試驗中取得了大量的寶貴數據。試驗證明，如果工藝參數選擇得當，小研磨體可以象實驗室試驗顯示的那樣高效地完成煤的細磨任務。經過幾次調整，改造完成后在喂料量不變時，細度很容易達到 5% ;在細度約 10% 時，喂料皮帶調速電機轉速可達 300 r/min ，實測喂料皮帶速度比原來提高約 50% 。

　　在取得大量的實驗室試驗和工業試驗數據的基礎上，我們針對不同的生產線進行了無煙煤細磨機的研究設計，目前已進入生產應用開發階段。

　　4 .無煙煤煤粉的制備工藝

　　4.1 新建生產線的煤粉制備工藝

　　我們研究設計的無煙煤制備工藝系統首先用于 福建 DT 水泥廠日產 600t 五級預熱器窯生產線。

　　DT 水泥廠廠區附近的無煙煤粉磨性能試驗上文已經述及，其易磨性在迄今我們所作的試驗中是最差的。其工業分析和煤灰化學分析結果見表 4 。選擇 B 煤進行不同溫度下?lián)]發份、點火特性試驗，見表 5 、表 6 。

　　表 4 無煙煤工業分析和煤灰化學分析 ( % )

表 5 B 煤在不同溫度下的揮發份標定

表 6 B 煤點火性能試驗結果

　　從表 5 、表 6 可見， B 煤的揮發、點火性能很差。這說明，無煙煤的易磨性、燃燒性能的趨向是基本一致的。由于燃燒煤粉的燃盡時間與粒徑的平方成正比，因此要求煤粉 0.08mm 篩余小于 3% 。也就是說，隨著煤質不同，煤粉細度要求也不同，對于粉磨設備結構和工藝參數也有待合理選擇。

　　根據 DT 廠無煙煤性能分析試驗結果和以前的試驗數據，我們確定無煙煤細磨機的規格為Φ 2.2 × 5.8m 。該磨機具有兩個粉磨倉。第一倉主要用于粗磨，采用的研磨體為鋼球，主要承擔破碎和粗磨作用。第二倉是細磨倉，采用的研磨體為特制的鋼段，是煤粉磨細的關鍵。原煤在第一倉粉磨后經由第一、二倉之間特制的篩分裝置進行粗細分離，分離后細粉及時進入二倉，粗粉則繼續留在一倉，這是細磨倉采用小研磨體的必要條件。

　　在風掃磨中，煤粉產質量受粉磨能力和烘干能力的制約。傳統煤磨中煙煤煤粉不必磨得很細，烘干能力往往是主要矛盾，因此煤磨大多是短而粗，即長徑比較小，能通入大量熱風。無煙煤水份一般較煙煤低，而細度要求細， 易磨性又差 ,粉 磨能力是主要矛盾，應選擇較大的長徑比。

　　傳統煤磨在停磨檢查時?？煽吹侥?nèi)兩邊有很多煤粉而中間風掃得很干凈，這說明熱風在磨內穿空而過，分布嚴重不均。我們?cè)谶M(jìn)風處設計了均風裝置，使熱風在整個斷面上分布 , 這也相當于提高了磨機的烘干能力，所以不設烘干倉。實際使用中制備出的煤粉水份、細度都符合煅燒的要求。

　　此外，我們改進了密封，減少了漏風;改進了進料結構，使小球不易在進料斗處堆積，使熱風能順利入磨。

　　在粉磨系統設計中，由于當時條件所限 , 仍然沿用了傳統的粗粉分離器，其分離效率低，回粉細度小于 20% 。系統中其它主要設備包括旋風式細粉分離器、循環風機、袋式受塵器、排風機等。

　　該系統于 1999 年初投入正常生產。開始階段 A 煤和 B 煤搭配使用，后來全部使用低揮發份的 B 煤，這在全國是第一家。系統產量基本穩定在 7.5 ～ 8t/h ，最高可達 9t/h 。煤粉細度 2 ～ 3% ，水份 1 ～ 1.5% 。該磨仍未達最大能力，主機電流僅 380A (額定電流 500A )。

　　3 年來的生產實踐表明，該系統運行穩定可靠，操作簡便，制備出的煤粉完全可以滿足回轉窯煅燒的要求，系統的粉塵也可達標排放。隨后為 1000t/d 新型干法生產線配套的Φ 2.4 × 6.5m 無煙煤細磨機也于 2001 年 11 月在湖南 YS 水泥廠投產， 煤 粉細度控制為 3 ～ 5% 。在裝載量為額定裝載量 2/3 時，產量已達 10t/h 。預計滿負荷粉磨無煙煤時，按現有細度不變，產量可達 13t/h 以上。

　　4.2 原有煤粉制備系統的在線改造

　　用無煙煤作燃料在許多廠已不斷得到應用。這些廠原有的煤粉制備系統制備的煤粉細度一般為 0.08mm 篩余 10 ～ 12% ，有的達到 16% 。要使其達到無煙煤煅燒的要求，必須對原有煤粉制備系統進行改造。

　　以湖南 DJ 水泥廠為例，該廠有 3 臺濕法華新窯，各有一套煤粉制備系統且可以互相串用。煤粉制備系統流程如圖 1 。煤磨規格為Φ 2.5 × 3.9 m ，有效內徑為 2.5 m ，有效長度為 3.9m ，裝球量為 25t ，電機功率 320kW 。煙煤入磨水份約 12% ，煤粉細度平均約 13% ，產量約 10t/h 。在對無煙煤進行易磨性試驗和其它有關試驗、對系統進行詳細了解和研究后，我們確定采用以下技術措施：

　　工藝流程改造。如圖 2 所示，取消了原循環風機和循環風管，棄用旋風筒，代之以高濃度煤磨袋式收塵器，廢氣全部經收塵器由系統內唯一的排風機排入大氣。使流程大為簡化，操作更加方便。

　　磨內改造。采用新型襯板，提高粉磨效率。既不降低磨機有效容積，又不會形成使煤粉易于留存的死角，還能使研磨體沿軸向合理分級，使大球多聚集于進料端。

　　合理的研磨體級配。由于襯板的分級作用，平均球徑可以降低，采用小球加強細磨能力，結合小磨試驗結果，設計出最佳級配。

　　采用高效分離器。用 CMS-30 煤磨選粉機代替Φ 2.5m 粗粉分離器，提高了分離效率，減輕了磨機負擔。同時使細度控制變得方便，煤粉細度更加穩定。

　　改造完成后，在無煙煤占 60% 、煙煤占 40% ，原煤水份約 11% 的情況下，產量可達 13t/h 以上，煤粉細度為 5% ，水份小于 1.5% 。當時有煤磨檢修，一臺磨供兩臺窯只略為緊張?，F(xiàn)在該廠停了一臺煤磨，僅用兩臺煤磨供應三臺窯用的煤粉還有富余。

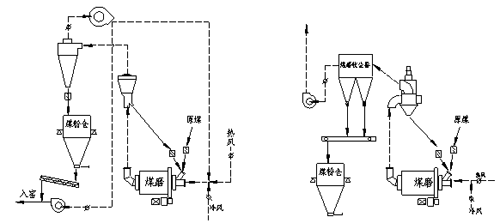

　　圖 1 DJ 水泥廠煤磨系統改造前工藝流程 圖 2 DJ 水泥廠煤磨系統改造　　后工藝流程

　　5 .小結

　　回轉窯水泥廠因地制宜采用廉價的無煙煤或劣質煤來煅燒熟料，有 顯著的經濟效益和社會效益。其關鍵技術之一是煤粉制備工藝及設備。本文的研究對無煙煤和劣質煤的利用具有現實意義。 無煙煤具有 燃燒性能差和易磨性差的特點，在相同的粉磨細度下，無煙煤所需的粉磨時間大于煙煤;而采用小研磨體在多數情況下可有效地提高粉磨效率。通過研究，開發了適合不同情況的 無煙煤 煤粉制備工藝和裝備。對于老廠在線改造，可通過理順工藝流程、磨內改造、采用高效分離器等措施來滿足要求;對于新建生產線，則采用新型 無煙煤細磨機更為合理 。 Φ 2.2 × 5.8m 無煙煤細磨機可以為 600t/d 、 700t/d 生產線配套，Φ 2.4 × 6.5m 磨機可為 1000 ～ 1500t/d 新型干法生產線配套。

　　在水份低于 10% 的情況下，這種煤磨也非常適合于粉磨煙煤，可大幅度降低電耗，并且細度穩定。Φ 2.2 × 5.8m 煤磨配華新窯或 1000t/d 新型干法線還有富余，Φ 2.4 × 6.5m 煤磨可配 1500t/d ～ 2000t/d 新型干法線。

　　應當指出，這種煤磨技術含量較高，其倉位和級配及篩分結構等參數要根據不同煤的性能進行調整，并非一成不變。因此在選用前要由專業技術人員對煤的各種性能進行全面了解，才能取得最佳效果。

　　參考文獻

　　[1] 羅帆：水泥原料易磨性的影響及其改善 . 《水泥》， 1998 年第 10 期
