振動粉碎和振動粉磨技術發展回顧

合肥水泥研究設計院 羅 帆 （ 230051 ）

　　1 振動粉磨技術進步的兩大標志

　　以細磨和超細粉磨為特點的振動磨自首臺工業磨問世以來，已歷經五十多年的發展史?；仡欉@段歷史，可謂技術日新月異，設備不斷出新，其中最顯著的標志可以歸結于兩個方面，一是振幅由早期的 3~7mm 提高到 12~15mm ，使磨機的生產能力數倍提高，由結構和設計參數制約的振動磨設備大型化難題可望通過高產得到很大程度的解決;二是振動粉磨的作用原理向破碎作業拓展，使其高能量利用率、高粉碎比的優勢在包括粗碎、細碎和細磨等各個階段都得以充分利用。對于大振幅所產生的高效應，國際工程界目前已形成廣泛共識，并作為衡量振動磨設備性能的分界線;而振動粉磨與振動破碎相結合，則使高細粉體的制備能耗大為降低，效率更加顯著。按日本學者平田博、西竹茂樹等人對表 1 所示的粉磨過程的劃分和設備效率的評價，振動破碎和振動粉磨在粗碎、中碎、細碎以及粉磨和超細粉磨等各個階段，工藝流程相對簡單，制備更加有效。因此，振動磨發展至今一直在建材、化工、冶金、礦山、非金屬礦和耐火材料等行業廣為應用。

表 1 粉磨過程劃分和設備效率評價

　　2 振動粉磨技術

　　振動磨的最早雛形是一種同心圓的多室磨，由德國 FASTING 公司 1910 年發明。但真正意義上的第一臺振動磨直到 1949 年才由 SIEBTE-CHNIK 公司制造，為單筒體結構，容積 0.6L ，采用間歇式粉磨。 50~60 年代，振動磨發展為多筒式，其結構幾乎包括 2~6 筒體的所有布置形式，設備最大容積也突破 1000L 。 1962 年，德國 KHD 、 WEUAG 公司研制的 65U 型以偏心體作激振器的振動磨，是當時生產能力較大的機型，有效容積達到 2000L ，以產品細度 43μm ( 325 目)計的臺時產量達 2.5 t/h ，功率 130kW ，并依賴產量和細度的優勢，使市場覆蓋面在十年中已達到 50 多個國家。這種由電機驅動偏心體飛速旋轉帶動磨體振動的激振方式，為各國后來所仿效。受其啟發，德國 Lurgi 公司與南非合作也采用激振方法研制出具細度優勢的離心式振動磨，粉磨細度可 < 40μm 。同期進行研制的還有強制通入壓縮空氣的氣流式振動磨、雙腔式振動磨等等。自此，以細磨為目的的振動粉磨技術，不僅在德國迅速發展，尤其以 Humboldt 公司的 Palla 型和 KHD 公司的 50U 、 65U 型等產品最為著名，而且也成為歐美等工業發達國家的重要研究內容和應用形式。

　　美國 Ails-CHAIMERS 公司在 50 年代中期研制的 CHLMERS 單筒振動磨，筒體直徑突破了通常的 Φ 0.5m ，達到 Φ 1.03m ，采用雙電機驅動，最大容積為 880L 。其他型式多從德國引進。英國的振動磨大部分也為引進德國 Palla 型、 VAR10 型和 AUBEMA 型等技術生產，但應用相當廣泛，基本占據了國內超細粉體加工的主要市場。

　　前蘇聯對振動磨的研究重點傾向于設備的大型化，從 1952 年 ~1968 年相繼研制的 2700L 、 4000L 甚至 15000L 等大容積振動磨均見諸許多報導，有效容積大幅度突破了國際當時最大不足 2000L 的局限。但見于文字的工業應用仍只介于 2000L 以內，例如 M1000-1.0 單筒型，功率 70kW ; M1000-1.5 雙筒型，功率 150kW 。近幾年我國一些設備制造企業引進的技術即是容積為 1000L 的 2 筒體機型。

　　日本從六十年代開始在引進德、美等國技術的基礎上才進行本國振動磨技術的研究，但發展速度極為迅速，質量和市場至今仍處于領先地位。其中以中央化工機械、安川電機、川崎重工等制造商的生產規模為最大，產品最為著名，如 CKC 型、 CH 型、 RSM 型、 VAMT 、 YASR 、 YAT 型和引進的 Palla 型等振動磨在國際上都享有較高的聲譽。這些產品并不以容積見長，一般多為 250L~1200L ，但從材質性能、加工質量和設備的降噪防塵、系統配套等各個技術環節都體現了整體的先進性和工藝完整性，因而市場應用率極高，范圍涉及粉磨行業的各種固體物料。國內如寶鋼、開灤煤礦等許多大型企業在 1980 年前后引進的成套細磨設備均以此為主。

　　我國于 1965 年由原建材部北京建材研究院錢汝中、胡惠中、王 炤 等人通過建立數學模型研制的國產第一臺振動磨，首創了 3 筒體串聯結構，容積為 30L ，功率 3kW ， 1978 年通過省級技術鑒定。以此為基礎，合肥水泥研究設計院設計、制造出第一臺用于工業生產的 3 筒體 SM 型 1000L 振動磨，于 1980 年通過部級技術鑒定。并以其結構的獨特性和對難磨物料的適應性，在自應力混凝土水泥、帶酸木屑以及云母、剛玉、炭化硅等各種粉體的生產中廣為應用，受到業內普遍歡迎。寶鋼、唐山炭化硅廠等大中型企業以其替代國外設備進行剛玉、炭化硅等高硬物料的粉磨都展示出超強的細磨能力。這一時期的市場空前，在國內享有較高的知名度。至今，其 3 筒體結構設計和撓性聯軸器型式仍是國內同類型振動磨的參照標準。經過數十年的發展， SM 型振動磨現已形成包括 200L 、 300L 、 500L 、 800L 和 1200L 等容積在內的產品系列化。

　　國內振動磨的制造和應用在 1985 年前后進入高潮。據簡單統計，當時的振動磨制造企業已達 20多家，最大容積達到 1500L ， 2筒體并聯和 3 筒體串聯兩種 結構并存，浙江溫州、安徽安慶、河南新鄉、鶴壁、陜西西安等地的振動磨都占據了各自的市場份額。 2000年，由冶金部主持的振動磨產品行業標準開始制定，一些企業引進國外技術制造的振動磨也陸續進入市場，振動磨的設備形式和市場結構更加多元化。

　　縱觀國內外振動粉磨技術的發展，在 外型特征上 表現為設備有效容積愈來愈大，結構傾向 多筒體和單電機驅動等。但實質上的進步卻在于研制者對振動強度即重力加速度的重新認識和實踐，使現在可以作到一臺大振幅振動磨的產量能夠達到以前十?dāng)?shù)倍容積的振動磨生產能力。

　　關于振動強度的理論依據，上述各國振動磨都是根據德國巴赫曼 D.Bachmann1940 年提出的“磨介共振”學說為基礎，其取值均在 60~90m/s 2 之間，最大振幅 8mm 。這種工作狀態使磨機水平方向的振動干擾了鉛垂方向運動，故而生產能力有限，較大規格的 1000L 振動磨粉磨到 300 m 2 /kg 左右比表面積的最大產量也不過 1.5t/h 。此后十多年間，英國羅茲 H.E.Rose 和 Bate 、我國錢汝中、胡惠中、王 炤 等人均著文對這一學說提出不同的觀點， H.E.Rose 認為振動強度在 50~70m/s 2 為宜; Bate 認為振動磨的松散介質群運動不能簡化為非彈性質點的運動，增大振幅的粉磨效率更明顯;錢汝中等人認為振動強度必須是包括物料性質在內的各種因數的函數，例如粉磨帶酸木屑的最佳振動強度為 110m/s 2 。這些觀點雖然都在各自的研究中得到應用，但工業磨的振動強度均未突破 100m/s 2 的局限，粉磨效率仍基本停留于原先水平。

　　一些研究者試圖從改變磨機內部結構動力學或者從改善磨機外部工藝條件來提高振動磨的粉磨效率。德國 M.Bayer 、 Mulish 和 K.Gemesi 等人曾進行磨內通入壓縮氣體的試驗，以借助于氣流推力使物料在磨內充分?jǐn)噭又械玫匠浞盅心ズ脱杆倥懦?，從而縮短物料在磨內的停留時間，獲得單位時間下的最大產量，但試驗效果不明顯，氣流量較小時，對物料的流速改變不大，而氣流量過大則使粉磨產品的粒度變粗，很難找到氣體入口和氣體流量的最佳結合點。德國 Gock 等人在 1979 年 ~1986 年間，曾發明一種雙區振動磨和轉腔振動磨，前者是在磨腔內增設一個隔倉板，使之成為兩個粉磨區;后者是在磨腔中加設一個可隨介質旋轉的葉輪裝置，兩者的作用均在于活化研磨體，消除磨腔中心部位的乏能區，以達到強化粉磨的目的。類似的研究國內也有所報導，北京光華木材廠、林科院和同濟大學分別于 1968 年和 1981 年在 SM 型振動磨磨腔中心沿筒體長度方向加入一根 Φ 61mm 圓管作強化器，其試驗結果使產量提高 1 倍，但圓管磨損嚴重，連續運行對材質的要求較高?？梢娺@些改進對于設備的整體應用效果并未得到根本改變。

　　圍繞振動磨理論和實踐的探索，國內外幾十年來從未停止。直到九十年代初期才形成一個廣泛共識，這就是增大振動強度，提高振幅，才是獲得高效率粉磨的最簡捷有效的途徑。這一理論，最早可追溯到 1959 年前蘇聯 M. Л . 莫爾古利斯提出的“振動磨的振動強度應取 200 m/s 2 ”的觀點，而發展和實踐者則始于 Bernotat 和 WangShulin 等人。后者主張按低頻率大振幅設計振動磨，因?yàn)榻档驼耦l有利于延長軸承的使用壽命，增大振幅則可有效提高介質的能量傳遞接觸面積和正向擠壓碰撞能力，從而大幅度提高振動粉磨的效率。表 2 的實踐為他們的主張?zhí)峁┝擞辛Φ闹С?。至此，以大振幅為特征的高效率振動磨問世，并在生產中不斷驗證其巨大的實用價值。

　　國內最早見諸報道的大振動強度( 150m/s 2 )、大振幅( 15mm )的 MGZ 型 80L 振動磨由西安冶金建筑學院研制，其粉磨效果為：產量 1.5~4.0t/h ，磨細比 200~300 ，比功耗 27.5kWh/t 。這一效果比相同容積的德國 Palla 型、日本 CH 型等振動磨分別提高產量 30 倍和 15 倍，提高磨細比 4 倍，降低功耗 65% 和 25% 。從而實現了以一臺 80L 大振幅振動磨的產量即相當于原來 1000L 甚至更大容積振動磨才能達到的水平，也意味著振動磨設備大型化的難度可以通過提高振動強度來加以解決。

　　合肥水泥研究設計院進行的試驗也得出，振幅由 7mm 增大至 13mm 時，可提高水泥的粗粉磨能力 10 倍以上，合格細度的產量可提高 4~6 倍，降低功耗 40%~50% ，且入磨粒度由原來的 < 8mm 放寬至 < 30mm 。在此基礎上， 1996 年研制出 ZM 型 500L 、 ZM1000L 等大振幅振動磨，振動頻率 700 次 /min ，最大振幅 13mm ，功率分別為 45kW 和 75kW ，均為 3 筒體結構，主要用于非礦、建材等行業的超細粉磨。例如 ZM 型 500L 用于方解石的粉磨，入磨粒度 20mm ，產品細度 < 10μm 占 65% 時，產 量 1 .5t/h ，等容積產量提高近 4 倍。各國不同振幅的試驗?zāi)ズ凸I(yè)磨的粉磨效率對比分別見表 3 、表 4 。

表3 各國不同振幅的試驗?zāi)シ勰バ蕦Ρ?/p>

表3 各國振動磨技術參數及產量對比

　　表 4 中， ZM1000 型振動磨產量是以水泥熟料粉磨至 0.08mm 篩余 7~8% 為據，粉磨其他中硬物料的產量則可達到 6t/h 以上，單位容積產量

　　比低振幅振動磨提高約 4 倍，增幅雖未達到表 2 的水平，但基本印證了前述觀點的正確性。從 2000 年以來， ZM 型振動磨先后用于超細水泥( < 10μm )、超細礦渣( > 450m 2 /kg )和各種非金屬礦等生產中，顯示出良好的應用效果和發展前景。

　　3 振動破碎技術

　　振動破碎是振動粉磨作用原理的延伸和發展。在振動磨問世的 20 多年之后，研制者逐漸認識到，振動沖擊動能對破碎同樣有效，故而嘗試通過振動磨結構、沖擊介質等一系列的改變，研制可以適應粉磨全過程的破磨設備，振動破碎由此應營而生。

　　日本安川電機株式會社研制的威式 YASR 型和 YAT 型兩種振動破碎機 1968 年見于資料。 YASR 型屬粗、中碎機，單破碎腔，以鋼棒為沖擊件，雙電機拖動。物料由破碎腔頂部進入并受沖擊粉碎后由端部排出，粉碎粒度由排料口篦縫寬度決定。即使在粉碎高硬物料時，破碎腔內襯和沖擊件的磨損僅為錘破的 1/10 ，產品中鐵的增量僅占其 1/5 ，產品粒度也比錘破小得多，研制之初可由 80mm 細碎到 < 10mm 占 60% ，到 1980 年已能夠達到完全 < 3mm 。上述效果正如研制者所說，是因?yàn)椤罢駝悠扑槭抢谜麄€沖擊件作用于物料，而錘破則僅僅依靠錘頭的邊角”。

　　YAT 型振動破碎機屬于細碎或粗粉磨的范疇，產品包括 C 、 F 等多種規格。 YAT-C 型和 YAT-F 型通常為 2~4 個破碎腔，其中 F400 型為 2 腔，呈縱向垂直布置，雙電機拖動，最大容積 400L ，功率 30kW × 2 ;容積 1200L 的 F600 型為 4 腔結構，呈“田”字布置，每上下兩腔相聯，形成一個物料流，故該機運轉時以雙倍料流進行細碎，物料粒度由排料口的篦縫寬度控制，產量可達 20t/h 。 YAT 型機的最大特點是集細碎、粉磨于一體，上筒體相當于一臺等容積的 YASR 型機，下筒體則相當于一臺多倉球磨機的第一或第二倉的粗磨效果。物料經上筒體由 80mm 細碎到 < 3mm ，再由下筒體粗磨到全部 < 0.8mm ( 20 目)出機，破碎比高達 1/100~1/200 ，從而為后續細粉磨提供極為理想的入磨粒度。

　　日本這一時期的振動破碎機均采用高頻率( 1000~1500 )、低振幅( 5~7mm )的技術路線，所以效率并不高。 YASR80 型的單機最大產量不過 1.0t/h ，擴大設備規格至 4 腔 1200L 的 YAT-F600 型的產量才達到 20t/h ?？梢娖涮岣呱a(chǎn)能力的唯一辦法只在于擴大設備的規格，目前尚無更大規格以及高頻、大振幅機型的生產應用報導。但是，就其設備設計、制造的水平而言，則有許多可取之處。如：安川電機、川崎重工等制造商生產的振動破磨設備一般多用隔音罩進行全封閉，既防止粉塵污染，也屏蔽噪音;機體外部均用水冷卻，以控制物料升溫;電機設在共振體內側并由多個軸承支承，故單個軸承的負荷小，使用壽命很長。因此，仍一直被粉體工程界各種規模的企業廣泛采用。

　　運用同樣的原理，合肥水泥研究設計院在 ZM 振動磨的基礎上， 1999 年開發的 HG 型振動沖擊破碎機為雙腔結構，呈水平布置，單電機拖動，每一腔以各自的料流由頂部喂入，兩端排出，破碎腔兩端為可拆卸結構，用于定期補充或更換沖擊件。其結構與日本 YAT 型機有所不同，傳動方式也較之更加簡捷。然而，根本上的區別還在于 HG 型機采用了高頻強振沖擊破碎，其最大振幅 13mm ，沖擊頻率 970 次 /min 。因此單機處理能力要相對大得多，尤其在鋼渣的破碎中已經突顯優勢。兩種振動破碎機的性能參數見表 5 。

　　洛陽同利破碎設備研究所 1997 年研制的 PBZ 型振動破碎機，是由擺輥和固定在機架上的 4 組彈簧構成一個質量 —— 彈簧振動系統，由電機帶動偏心體產生激振力，使物料在振動沖擊下被擠壓破碎。擺輥設計為雙層，中間的隔熱層可以阻隔物料熱量向軸承傳遞，對灼燒的熱料適應性較強;兩邊沖擊件能平移或以圓心旋轉，可對其嚙角、排料口寬度任意調整;當入機粒度變化產生不均勻受力時，擺輥可沿兩端同步平移，使軸承在正確的幾何條件下運行，一旦鐵塊混入也不必?fù)?dān)心對設備造成損壞;設備在共振點工作，故裝機功率較低。 PBZ 型振動破碎機的入機粒度 60~190mm ，出機粒度 3~10mm ，最大生產能力可達 55t/h ，裝機功率 37kW 。目前已形成產品系列。

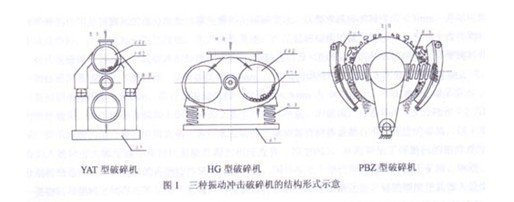

　　上述各種破碎機的結構各有不同，但原理一樣，都是依賴于偏心體的激振產生沖擊力來實現對物料的粉碎，其破碎力均為非剛性力，運動件的止點由振動強度決定，且隨物料的硬度可變，這是與傳統破碎機的根本區別所在。三種振動破碎機的結構如圖 1 所示。

　　圖中， YASR 型、 YAT 型和 HG 型的沖擊件采用鋼棒， PBZ 型的沖擊件為耐磨板。前者以散體形式自由沖擊物料，后者由振動沖擊力的大小和物料的硬度決定運動件的止點，因而都具有非剛性力破碎特征。有關非剛性力破碎的作用，王 炤、王友宏 等人曾著文從降低沖擊件磨損、改善被磨物料易磨性和選擇性破碎功能等方面的效果進行了詳細論述，結論與前述的“利用整個沖擊件對物料進行沖擊比錘破僅依靠錘頭邊角的作用更有效” 的觀點完全相同，并為生產實踐所證明。

　　4 應用技術

　　裝備技術的發展更加有效地拓展了應用空間，現在的振動粉磨和振動破碎可滿足不同行業、不同粒度的生產需求。除常見工藝外，在以下方面已取得了顯著的應用效果。

　　4.1 超細微粉的生產

　　從數微米到十?dāng)?shù)微米的超細微粉生產一直倍受各國關注，研究的焦點主要集中于工藝與裝備技術。對 < 10μm 的超細微粉生產，日本早期多采用振動磨間歇粉磨或多級連續粉磨，效率極低，僅適用于小規模生產。與空氣選粉機配套組成閉路連續生產工藝后有所改善，但存在的問題是對選粉機的性能要求較高，同時也受制于振動磨的粉磨能力和足夠的合格細粉量，兩者都具有一定難度。隨著振動粉磨技術的發展，其配套能力可以與更多的分級設備組合，形成更為豐富有效地工藝形式，其中，國內外應用較多的是振動磨 + 渦輪式氣流分級機工藝。合肥水泥研究設計院 2000 年先后用于兗礦水泥廠的方解石微粉生產、徐州中國礦業大學的超細水泥生產均采用這一形式。其配套設備為 ZM500 型振動磨和 ADW 型渦輪式微粉分級機，成品粒度全部 < 10μm ，振動磨出機粒度 < 10μm 占 70% 以上，產量 1.5t/h ，電耗 32kW/h 。在此工藝中，振動磨的作用是為滿足于分級機的分級能力提供所需的物料量和成品占有量，這兩個指標即是得益于設備生產能力的大幅度提高。同期用于河南鋼花水泥廠的礦渣微粉生產線，采用 ZM1000 型振動磨開流粉磨工藝，產品比表面積達到 450m 2 /kg ，產量 1.5~2.0t/h ，電耗 55kW/h 左右。此外，國內采用其他工藝進行的振動磨超細水泥的生產報道也常見于資料。

　　4.2 特殊粒度的生產

　　許多物料隨其用途不同，要求產品的粒度僅限于一定的粒級范圍或者限定各粒級的含量，例如某廠要求的鉀長石粉磨粒度只按兩個產品檔次控制在 0.4~0.9mm ( 20 目 ~40 目)或 0.12~0.4mm ( 40 目 ~120 目)之間;一些廠制磚用煤矸石的粒度及含量需嚴格控制在 1~2mm 占 10% ， 0.5~1.0mm 占 20% ， 0.12~0.5mm 占 30% ，< 0.12mm 占 40% 。等等。對這類粒度的生產采用通常的破碎設備，單機不可能達到，用粉磨方式則因細粉量過多以致成品減少，而利用振動破碎所具有的選擇性破碎這個特點進行嘗試，效果則相對要好得多。對鉀長石的粒度，試驗條件下振動破碎的一次成品率可達 60% 以上，噸物料產生的廢品率(< 0.12mm 的粉體)不足 20% ;對煤矸石的破碎已用于山東淄川建材公司， HG3 型振動破碎機單機產量 15~18t/h ，各粒級含量無須篩分即達到允許的控制范圍。

　　4.3 預粉磨和分別粉磨工藝

　　預粉磨的作用是將磨機的部分粉磨功移至磨外由破碎完成， 這要求破碎的粒度應< 3mm ，并盡可能多地產生成品細粉;產品電耗和鋼耗較低，生產操作簡便;產品顆粒結構的微裂縫較多，有利于改善物料易磨性。對傳統破碎設備而言，其破碎的粒度中 < 3mm 顆粒量以及 < 0.08mm 成品量都很低，高硬物料要達到這一指標通常需借助于多級破碎，以前要獲得 < 5mm 占 80% 的鋼渣約經過 4~5 次分級破碎才能完成，而目前只要將鋼渣粗碎至 < 80mm ，即可由振動破碎一次達到 < 5mm 占 90% 以上、 < 0.08mm 成品量占 20% 以上的細碎效果。利用首鋼和上鋼鋼渣的 2 條細碎試生產線于 1999 年和 2001 年投產以來，分別年產 4.5 萬噸和 7.2 萬噸，為水泥廠提供較細的混合材。應用表明，由于入磨粒度大幅度減小和物料易磨性得到約 20% 的改善，從而降低了球磨機的粉磨難度，因此，以其作混合材的水泥磨產量都有不同程度的提高。

　　分別粉磨是針對一些物料的難磨特性采用的一種工藝，國外在七十年代即有報導。由于礦渣、鋼渣一類物料與熟料之間的易磨性懸殊，傳統的混合粉磨很難使礦渣達到足夠的細度使其摻入量受到限制，若希望增大摻入量則勢必以降低水泥標號為代價。分別粉磨既可按要求的細度控制混合材的比面積，也使得熟料的粉磨因難磨組分減少而更易于控制細度和提高產量，而提高熟料粉磨細度所帶動的強度增長又為多摻混合材創造了條件，因而從工藝上減輕了混合材難磨特性對粉磨的影響。由于振動磨設備的體積小，對物料的細磨能力強，粉磨至 400m 2 /kg 比表面積相對容易，故采用開流振動粉磨工藝作混合材分別粉磨，具有投資和場地等方面的優勢。這種工藝目前只在礦渣微粉生產中有所應用，仍有很大的開發潛力。

　　4.4 振動磨 + 輥壓機終粉磨工藝

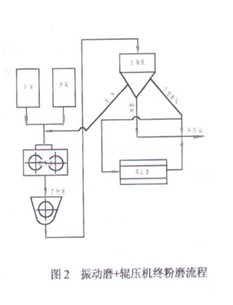

　　輥壓機的發展為水泥粉磨提供了有效的技術保證，輥壓機半終粉磨、聯合粉磨等工藝已在國內外廣泛應用，但節能更為顯著的終粉磨工藝卻一直受困于水泥的顆粒級配形態、需水量和凝結時間等指標而至今仍在研究完善之中。德國 A.Wolter 等人近年提出一種如圖 2 所示的振動磨 + 輥壓機終粉磨新工藝，被視為水泥粉磨技術的重大進步。該工藝是在選粉機上增加一個出料口，用以卸出 50μm ~ 80μm 的中等顆粒，其中的一部分直接加入水泥最終成品;另一部分送入振動磨細磨至 < 10μm 后再與成品共混，以改善水泥的粒度級配和顆粒形態;剩余部分則隨選粉機粗粉一并送入輥壓機，以改善輥壓機入料的粒度組成。各設備相互補充和完善，最終使輥壓機終粉磨產品的各項性能指標達到最佳狀態。在這一工藝中，振動磨主要起調節水泥成品粒度級配和改善水泥性能的作用。

　　振動破碎和振動粉磨的應用實際遠不止上述。目前歐美和日本等工業發達國家的此項技術應用已相當廣泛，幾乎涉及各種固體材料的粉體生產。相比之下，我國無論是應用技術還是裝備技術的研究力度都顯得薄弱，要滿足于不同行業、不同細度的粉體生產需求，仍存在很大的差距。

　　5 　思考與建議

　　半個多世紀的發展證明，振動粉磨技術是粉體制備工藝的完善和補充，其細磨或細碎效果很難被其他設備所代替，應加強這一裝備和應用技術的研究。筆者認為應著重從以下方面開展工作。

　　( 1 )超細微粉制備工藝和設備配套。利用振動磨的超細粉磨能力和 ADW 渦輪式微粉分級機的良好分級性能，研究開發適合于各類物料和不同生產規模的微粉制備工藝和配套技術，從系統增產降耗、降低鐵污染、提高白度等主要指標入手來提升產品的檔次，以滿足越來越多的微粉生產需求。

　　( 2 )振動沖擊破碎的細碎效果，可為球磨機提供 95% < 5mm 的入料粒度，許多行家預示，粉磨因此而存在較大的增產節能潛力。以前的工作只是根據用戶需要進行了最大容積為 500L 機型的設計，應用也僅限于鋼渣或非礦，但對旋窯水泥熟料細碎至 95% < 5mm 的批量試驗產量已能夠達到 16~18t/h ，若在此基礎上按現已成熟的 1000L 機型加大設備的開發力度，即可與 Φ 2.4~2.6m 水泥磨具有相當?shù)呐涮啄芰Α?/p>

　　( 3 )加強振動粉磨工藝的研究，開發能充分利用細碎和細磨特點的振動預細碎、分別粉磨或不同設備相組合的粉磨工藝技術，通過優勢互補來實現工藝的先進性。在這一方面，德國開發的“振動磨 + 輥壓機終粉磨”工藝就是一個良好的例證。

　　( 4 )振動細碎和振動粉磨的裝備大型化研究。由于振動磨的結構受重力加速度等參數的制約，其大型化一直存在較大的難度。隨著理論的發展，裝備大型化的難題可望通過提高生產能力來得到很大程度的改善。如表 2 所說，成倍提高振動強度、加大振幅和適當減小振動頻率，相同規格機型的產量可獲得 15~20 倍的提高，這比單純擴大設備幾何尺寸來提高生產能力的方法更為有效。對此，合肥水泥研究設計院通過 1000L 振動磨進行了有益的嘗試，并已取得了初步效果，但距這一增產幅度尚有距離。從這個意義上講，值得進行更深入地研究。

　　參考資料

　　[1] (日)神保元二等著，王少儒、孫成林譯·粉碎·中國建筑工業出版社· 1985

　　[2] 戴少生、廖中同、黃有豐·粉碎工程及設備·中國建材工業出版社· 1994

　　[3] 全國第二屆破碎與磨碎學術會議論文集·中國選礦科技情報網· 1983

　　[4] 錢汝中、胡惠中、王 炤 ·振動磨磨介共振運動規律的研究·中國硅酸鹽學報· 1965.4 卷 3 期

　　[5] 王樹林·振動磨機內部動力學的研究·礦山機械· 1994.5

　　[6] 高長明·水泥廠輥壓機粉磨系統·水泥情報· 1990.2

　　[7] 王 炤 、 王友宏 、 羅帆 · 硬質物料的振動沖擊細碎 ·礦山機械· 2003.4

　　[8] 羅帆 · 振動磨與振動粉磨工藝技術 ·西南工業大學學報· 1991. 3 卷 1 期
