開流高產篩分管磨機技術(之一)
中國水泥協會 孔祥忠
一、序言
開流高產篩分管磨機技術，是在合肥水泥研究設計院1985年完成的國家“六五”科技攻關課題“新型高細粉磨設備的研究”技術，1991年完成的“高效篩分磨”技術，1993年完成的“高產磨”技術，1999年完成的“大型開流高產磨”技術等四項先進的技術成果基礎上，經幾年的推廣應用實踐，不斷改進完善提高，優化組合，開發推出的全新的節能粉磨技術成果。這些其中的每個單項技術成果分別于1985年獲國家級成果鑒定和驗收，1991年獲省級成果鑒定，1993年和2000年獲國家建材局成果鑒定。同時這四項技術成果曾分別獲國家級新產品，1993年獲省級科學技術進步一等獎，1995年獲全國建材行業部級科技進步二等獎，1996年獲國家科技進步二等獎，獲國家發明專利權(專利號：85106781.6)，已申請獲得美、英、德、法國發明專利。開流高產篩分管磨機技術的應用已遍及全國二十多個省、市、自治區，300多臺不同規格的球磨機，為水泥廠新建、擴建和老廠改造發揮了積極的作用。該成果的技術經濟指標均達國際先進水平。
開流高產篩分管磨機技術的顯著特點是：用較短的時間和較少的投資即可獲得較高的球磨機增產節能效益，而且具有較強的適應性。用于球磨機改造時，其停磨時間僅需2～6天，投資僅為閉路粉磨系統的1/2～1/3，對符合改造條件的各種規格球磨機均可達到增產20%～30%，節電20%～25%的效果。這一效果和特點的取得，得益于開流高產篩分管磨機內部結構和理論的創新。它運用了磨內選粉原理，在球磨機內部增設了物料篩分、料位調節和活化襯板等裝置，同時配以微型研磨體強化細粉磨，從而使開流粉磨達到閉路粉磨的效果。
通過十幾年的開發應用，開流高產篩分管磨機技術日臻完善，深受水泥企業的信賴。該成果所提出的高效磨內篩分磨技術、球磨機滯留帶的形成與消除等理論及其學術論文，多次被中國硅酸鹽學會、《水泥》雜志和其它建材雜志評為優秀論文或金獎?wù)撐摹?/p>
這本《開流高產篩分管磨機技術》，從理論和實踐兩方面系統論述了其工作原理、技術特點，并對粉磨系統幾種方案進行了技術經濟比較和應用舉例，希望有助于水泥企業和從事粉磨技術的專家、工程技術人員、以及建材行業主管領導對此加深認識與了解。
二、開流高產篩分管磨機技術要點
開流高產篩分管磨機技術的基本原理與目前國內外流行的康畢登磨(Combidan)、微介質磨等是相同的。不過，開流高產篩分管磨機技術除了采用小鋼段和磨內篩分裝置外，還對磨機的襯板、隔倉板、球段級配、出料裝置、篩分裝置等進行了優化與改進，并且增加了活化裝置。因而，增產、節能效果更為顯著，磨機運行穩定、可靠，安裝更換更為方便，更加符合我國國情。
1、技術關鍵
?、?、磨內篩分裝置：主要是對進入隔倉板的物料進行粗細粉分離。粗料返回前倉，細粉及時進入后倉。這種獲得專利的磨內篩分裝置過料能力大,通風阻力小，篩分裝置結構簡單可靠，不易損壞，易于安裝更換。
磨內篩分裝置的使用，使球倉和段倉更能各自發揮破碎和研磨能力，為合理調整球配、段配創造了有利條件。嚴格控制進入段倉細粉的粒徑是采用微型研磨體的先決條件。
?、?、微型研磨體：采用微型研磨體大大強化了尾倉的研磨能力。細磨的效果取決與研磨體的表面積，研磨次數、運動狀態。直徑8~12 mm的小段，單位質量的個數是普通鋼段的20倍,總表面積是普通鋼段的2.5倍。研磨效率與研磨體的表面積的0.5~0.7次方成正比。小段的應用起到了提高產量、增加產品比表面積、適當改善微粉顆粒組成的至關重要的作用。
?、?、活化襯板：段倉安裝活化襯板，有效地消除了“滯留帶”，激發和強化了研磨體的運動。大量小段的采用，研磨體的個數大幅度增加，也就增加了研磨體的層數和滑動，離磨機襯板近的研磨體獲得的能量較強，反之則較弱，磨機橫截面上形成研磨體的“滯留區”將加大。所謂活化襯板就是采用比普通波紋襯板更為凸起的特殊襯板，更換原段倉的部分襯板，并按一定的次序排列，從而消除或縮小“滯留區”，還使小段產生一定的縱向運動，使所有研磨體“活化”起來，參與研磨。
⑷、料位調節裝置：在磨內篩分裝置上設計有可調節前后倉料位的裝置，以達到控制過料能力、選擇合理料位，這對提高破碎粉磨倉的效率極為有效。
?、?、料段分離裝置：對于微型研磨體，有必要設計一個讓細粉順利出磨，同時微型研磨體不致跑出磨外的出料篦板裝置。
2、用途與應用條件
開流高產篩分管磨機技術主要用于水泥粉磨、生料粉磨、非金屬礦超細粉磨、無煙煤粉磨等?！ ΜF(xiàn)有的磨機改造時，應具備以下應用條件：
(1) 磨機系統為開流磨，或改造為開流操作;
(2) 入磨物料綜合水份<2%;
(3) 磨機規格：磨機直徑可以從1.5m至3.8m，磨機長徑比>2.5;
(4) 入磨物料粒度、磨機通風狀況、研磨體裝載量、磨機運行等正常穩定;
(5) 應配有較準確的計量設備;
3、指標與效果
現有的開流水泥磨改造為開流高產篩分管磨機后，可以達到以下效果(在下列兩條中任取一條)：
?、拧?dāng)保證水泥強度不變時，可使水泥磨增產(20～35)%,最低增產幅度也能保證20%,節電(17～25%)。一般來說，僅節電效益，一年便可收回全部投資。
?、啤?dāng)維持現有產量不變時，可對水泥進行細磨，即在保持磨機產量不變的前提下，水泥的比表面積可增加70～90m2 /kg，從而使水泥強度大幅度提高。這可以帶來兩個好處，一是增加水泥標號，保證水泥質量的穩定，二是可以通過多摻混合材來提高水泥產量，從而可使水泥總產量增加5%左右，效益非常顯著。
三、開流高產篩分管磨機的技術原理
1、基本原理
開流高產篩分磨是在普通開流球磨機內設置篩分裝置并在細磨倉采用微型研磨體來實現其技術目的的，物料從粗磨倉進入細磨倉時，先通過篩分裝置分選，篩分裝置將粗粉送回粗磨倉，而讓細粉進入細磨倉。由于篩分裝置將細粉及時選出，使粗磨倉內的粗粉含量增多，細粉含量減少。篩分裝置類似于圈流磨系統的選粉機，它能分離出合格粒度的物料，從而減小了粗磨倉內的過粉磨現象，同時根據粉磨動力學原理，又提高了粗磨倉的粉磨效率。
粉磨動力學可表述為：粉磨速度-dR/dt(粗級別顆粒減少的速度)與磨機中粗級別顆粒的含量成正比。由下式表達： -dR/dt =kR 式中 -dR/dt--粉磨速度; R—大于某一粒徑的顆粒的含量; t--粉磨時間; k--粉磨速度常數，決定于粉磨條件。
從上式可以看出，就整個磨機來說，出磨物料的細度(即80um篩篩余)受入磨物料粒度、粉磨時間控制。在粉磨過程中，某一倉的任意橫斷面上一定粒徑的篩余，與進入這一倉的物料粒度以及粉磨時間有關。首先從粉磨時間上分析，因磨機長度一定后，物料在磨內粉磨時間與物料流速有關，若過分延長物料的粉磨時間，則磨內會產生過粉磨現象。過粉磨現象的存在，使研磨體、隔倉板、襯板表面糊上一層物料，研磨體不能發揮其本身應有的沖擊力和粉磨能力，這樣導致了粉磨效率的降低，同時隔倉板被粘糊后，又影響了磨內通風，這樣又加劇了磨內的過粉磨。其次，從初始粒度方面分析，我們可以以單倉球磨機來分析，磨機入磨粒度大，磨機的出磨成品細度就粗，對多倉管磨機而言，喂入一倉的物料粒度大，一倉出料細度也大，相同，進入二倉粒度大，二倉出料細度也大，如此類推，成品的細度也大。要降低成品細度一方面要降低入磨物料粒度和進入各倉物料粒度，另一方面延長物料在磨機內的粉磨時間。但由于一般磨內隔倉板只能起球料分離作用，進入細磨倉的物料顆粒仍然很粗而且粒度分布很寬。一方面細磨倉的鋼段不能有效地粉磨大顆粒物料，似乎需要延長粉磨時間才能達到要求;另一方面和大顆粒一起進入的微粉被反復粉磨，這樣又可能產生過粉磨，使粉磨效率降低?？傊?，撇開其他因素，就粉磨工藝來說，普通磨機粉磨效率不高的原因，是由于存在與研磨體不相適應的大顆粒以及顆粒的不均勻性。
微型研磨體的應用，對細磨倉粉磨效率的提高起著重要作用，可從以下方面得到解釋。首先，由于篩分裝置的限制，進入細磨倉的物料相對較細且沒有粗顆粒，在細磨過程中，所需要的能量小，對磨細起決定作用的不再是沖擊力的大小，而是研磨次數的多少。采用微型研磨體作為研磨介質，研磨體的個數上是普通鋼段的20倍左右，因而對細粉的研磨次數增加，研磨作用大大加強。第二，就是我們習慣上所說的研磨體表面積越大，研磨能力越強。微型研磨體具有很大的表面積，每噸φ10×10mm的微段要比普通的φ25×30mm鋼段在表面積上高1.6倍，研磨體表面積的大小與粉磨效率之間雖沒有明確的定量關系，但肯定是有利的。第三，篩分裝置和微型研磨體兩者的作用效果使水泥成品中的顆粒分布產生變化(與普通開流磨比較)，其均勻性提高。
2、磨內各倉粉磨效率的不同
這里以Φ3.0×11m為例, 臺時產量為 26.0t/h。從圖2中可以看出,具有三個倉室的開流管磨機內, 它們的倉位長度比: 一倉約為28%，二倉約為20%，三倉約為52%。為了說明, 我們把0.08mm篩的篩上料稱為不合格料,篩下的稱為合格料。在一倉內, 占全磨28%長度的倉位，生產出約為30%的合格料, 則平均每 1%的倉位長度，生產出約為1.07%的合格料;在二倉內，占全磨20%長度的倉位, 生產出約為17%合格料，則平均每1%的倉位長度上生產出約為0.85%的合格料; 在三倉內, 占全磨52%長度的倉位生產出約為34%的合格料,則平均每 1%的倉位長度上生產出約為0.62%合格料。再把它們化為以一倉為 1的各倉的比, 則它們大約各為 1、0.8、0.6的比例系數。這個系數我們把它稱為倉長粉磨效率系數。 上述粉磨系數表明: 一倉主要是粗碎, 效率最高; 二倉主要是粉磨, 效率居中; 三倉主要是細粉磨, 效率最低。
3、影響粉磨效率的各項因素
在磨內一倉出口，合格料已達30%，到了二倉出口已達50%，這些合格料都不能及時排出磨外，與粗顆?；祀s一起進入二倉、再進入三倉，到了三倉還要繼續等待與粗料一起粉磨到三倉出口，合格料達到95%左右時，才能排出磨外，完成粉磨任務。也就是說，不論粗、細，合格、不合格物料都要經過從磨頭到磨尾全長13m的長度,要用23分鐘左右的粉磨時間,因此合格料要在磨內無謂地犧牲粉磨有效容積和時間，并且形成過粉磨，嚴重降低了粉磨效率。
在粉磨過程中，因過粉磨的存在，細粉料裹夾著大顆粒，減弱粗粒子的繼續粉磨的推動力，嚴重減弱粉磨能力。同時，由于磨內顆粒級配分布范圍寬廣，給倉內研磨體級配的配置帶來難度，因此存在著研磨體能量的嚴重浪費。
除此之外，在生產上看到，磨尾出口的回轉篩上有 3─5mm, 甚至有 5─8mm的殘?jiān)鼜乃嘀蟹蛛x出來，排出磨外。在篩余中也出現微量的粗顆粒。它的存在嚴重地影響著水泥細度的穩定和臺時產量的提高，影響水泥質量早期強度的增長。
通過上述分析, 在粉磨過程中, 影響粉磨效率的原因是在磨機倉內粉料粗細懸殊、細度極不均勻和過粉磨等主要因素所造成，其造成過粉磨原因又是合格料不能及時排出和細度粗細尺寸懸殊，顆粒級配范圍分布寬廣。我們不能徹底解決管磨機內過粉磨現象，
只能著手解決粉料顆粒粗細懸殊，細度不均的問題, 使顆粒級配分布范圍變窄，使過粉磨的問題得到緩解。因此，解決粉料粗細懸殊，使微細顆粒級配分布范圍變窄是我們研究的主要方面。因?yàn)槟}內顆粒級配分布范圍較窄，過粉磨問題得以相對緩解，其它的幾個問題的不良影響也可以隨之緩和，因而粉磨效率就可隨之提高。
4、篩分能力與磨機產量
根據托瓦洛夫公式，磨機產量為：
Q=N0?q≈0.184DiVinφ(6.16-5.75φ)?q
q----單位功率產量，公斤/千瓦時;
N0 ----磨機需要功率，千瓦;
Di----磨機有效內徑，米;
Vin----磨機有效容積，米3;
φ----磨機填充率，%;
當物料特性、磨機填充率及磨機長徑比確定后，以上公式可簡化為：Q=K1Di3.5 (K1常數)
即磨機產量Q與磨機直徑Di的3.5次方成正比。
磨機內的篩分裝置，安裝在隔倉板上，篩分面積S決定于隔倉板的面積S1，隔倉板的面積S1=πDi2/4。所以，篩分面積S可簡化為：S=K2Di2 (K2常數)
篩分能力的大小取決于篩分面積S，而磨機所要求的篩分能力就是磨機的產量Q(指開流磨)。這樣，單位篩分面積所要求的過料量Q3=Q/S，即：Q3=Q/S= K1Di3.5/ K2Di2 =K3Di1.5 (K3常數)
上式表明，單位篩分面積所要求的過料量與磨機直徑的1.5次方成正比，磨機直徑越大，要求的過料能力越強。磨機直徑增大時，篩分能力的增加遠遠落后于磨機產量的增加，此時，篩分能力不足的矛盾就顯露出來了。開流高產磨技術對這一問題給予了足夠的重視和采取了相應的措施。從而，在大、中型磨機推廣應用中成功地解決了篩分能力不足與高產的矛盾。
5、滯留帶與活化襯板
球磨機內的研磨體必須產生運動才能對物料進行沖擊與研磨，沖擊與研磨的能量主要由襯板提帶研磨體所獲得。襯板將運動傳遞給緊靠襯板的第一層研磨體，該層研磨體在運動的同時再將運動傳遞給第二層研磨體。研磨體依此向縱深傳遞運動的過程中，必然會產生相對運動，傳遞的速度將一層層地減弱下去。如果研磨體的層數非常多，在磨內必然存在一部分研磨體無法獲得能量而處于相對靜止不動的狀態，這部分研磨體區域即形成滯留帶，從而對粉磨的質量和效率構成影響。
國外專家的研究認為，當球徑小于磨機直徑的1/80時，磨內將存在滯留帶。換言之，若要使磨內不產生滯留帶，球徑應大于磨機直徑的1/80。例如：對于Φ3.0m的球磨機，最小球徑應不小于3000mm×(1/80)=37.5mm。
有關裝入鋼段的細磨倉中的滯留帶，國內研究不多，報道也較少。我們認為：在細磨倉(裝入鋼段)中的滯留帶也是可能存在的，條件為當鋼段規格小于磨機直徑的1/180～1/200時就有滯留帶存在。這一比例系數要遠小于鋼球的比例系數。我們可以這樣直觀地分析，鋼段是長條形的，鋼段的層與層之間存在著較多的鑲嵌及夾帶作用，因而鋼段之間的相對滑動要比鋼球與鋼球之間的相對滑動小得多。根據以上結果推算，對于普通開流磨機，鋼段規格一般為Φ25mm，產生滯留帶的磨機直徑將達到4.5m～5.0m，這樣大的磨機在我國應用不多，因而該倉滯留帶的問題也不太容易引起重視。
但是，對于采用微介質的磨機來說，這一矛盾將變得非常突出。一般來說，微段的規格為Φ8～Φ10mm,當磨機直徑大于2.0m左右時，將會產生滯留帶。而且磨機直徑越大滯留帶也越大。假設，細磨倉中裝入的微段的規格為Φ10mm，磨機運行時，研磨體處于瀉落狀態，磨機截面的研磨體分布呈弓形。研磨體從磨機筒體向中心一層層地有序排列，層與層之間的研磨體不發生交換和轉移。研磨體的填充率為30%。根據以上假設與瀉落狀態的運動學動力學推算，可以得出不同規格的磨機使用微段時滯留帶所占的比例如表1。
從下表可以看出，對于直徑在2.4m及以上的磨機，滯留帶的影響是相當大的，對于直徑為3.5m的磨機將達到30%。這些大規格的磨機，在應用微段時，如果不消除磨內的滯留帶，將會使磨機的產量降低，磨機的主電機電流
也會降低。而對于直徑在2.0m以下的磨機，則幾乎沒有形成滯留帶。這就是小型磨機應用微介質容易成功的原因。為了消除大中型磨機中的滯留帶，我們設計了一種活化襯板與高效篩分磨技術配套。它的原理是在襯板上設計一種突起裝置，深入滯留帶內，隨著磨機的轉動，活化襯板便將滯留帶打散破壞，從而使全部微段都獲得能量并參與粉磨。實踐證明，活化襯板對消除滯留帶是非常有效的，從而解決了大中型磨機中滯留帶過大這一技術難題。
四、 開流高產篩分管磨機與其他粉磨設備的比較及其優勢
1、閉路粉磨系統應用于生料粉磨和水泥粉磨的區別
閉路粉磨系統在水泥生產中起重要作用，但粉磨生料與粉磨水泥相比較，所產生的效果是不同的。普通的離心式選粉機用于生料粉磨系統,與開流系統相比，可以使粉磨系統增產50%左右，而高效選粉機則可達60%以上，效果非常明顯。但是，選粉機用于水泥粉磨系統就不同了，一般離心式選粉機僅能使開流水泥磨增產20～30 % ，高效選粉機增產幅度稍大，為 30～40 %，為什么會出現這么大的差別呢?這還得從生料和水泥的質量對細度的要求說起。
生料的細度對>0.2mm部分要求十分嚴格，目的是便于化學反應完全和減少熟料中的游離物質，而對微粉量沒有要求，一般>0.080mm在8%～10%，對熟料燒成無影響。開流磨在粉磨過程中，存在過粉磨現象，物料顆粒分布較廣，其均勻性系數低。也就是說，生料中的微粉含量多，但粗顆粒含量也多。要將細度壓到0.080mm篩余8%～10%，必然會產生很多不必要的微粉，造成粉磨能量的浪費。而閉路粉磨系統在這一點上有很大的優勢，其產品的顆粒分布較窄，在很大程度上減小了微粉和粗顆粒含量，既大大消除了過粉磨現象，又有效地控制了粗顆粒含量，以最佳方式滿足了生料對細度的要求，粉磨效率得到很大提高，這是閉路粉磨系統產量高的原因之一;原因之二，雖然閉路粉磨系統也是將產品細度控制8%～10%范圍內，由于顆粒分布的原因，其真實細度并沒有開流系統的產品那么細，如果用比表面積來衡量，就可以發現閉路磨產品的比表面積要低許多。所以，產品顆粒分布的優勢和實際上細度的放粗，使閉路粉磨系統的產量得到大幅度的提高。
而水泥對細度的要求就比生料嚴格得多。各生產廠家根據本廠的熟料質量、生產的水泥品種、混合材的摻量、水泥強度的增長等具體情況來確定和調整水泥細度的控制值，最終達到水泥質量合格，而企業又能獲得最大經濟效益。國內外專家研究發現，水泥的強度主要來源于3～30微米顆粒的含量，其含量高，水泥強度就高。因此在粉磨物料和水泥品種確定的情況下，開流系統和閉流系統都必須保證3～30微米顆粒的含量基本相同，才能保證水泥的強度基本相同。開流水泥磨生產的水泥中細粉含量較高，對水泥強度的發揮有利，當然也存在相當一部分<3微米的顆粒，造成物料的過粉磨和能量的浪費，這是開流水泥磨不利的一面。閉路粉磨在消除過粉磨方面起很大的作用，由于其產品顆粒大都分布在中等粒徑范圍，如果還象生料那樣與開流磨控制相同的細度篩余值的話，就造成水泥中細粉含量不足，導致水泥強度降低。所以不得不壓低細度篩余值，以保證3～30微米含量與開流磨一致，這個篩余值一般要比開流磨控制的細度降低2～4個百分點。由此可見，在水泥粉磨過程中，閉路粉磨系統減輕了過粉磨現象造成的能量浪費，使粉磨效率得以提高，但不能象生料那樣可以放粗細度，所以，其產量增加的幅度受到限制，這也正是水泥粉磨工序?qū)㈤_流改造為閉流后產量增加幅度有限的原因。
2、閉路磨和開流高產篩分管磨機的工作特點
水泥粉磨過程中，閉路磨在粉磨效率上優于開路磨。由于選粉機的作用，粗粉回到磨頭，與新喂入物料一道進入磨內，2～3倍于產量的物料從磨內通過，物料在磨內的流速也成倍提高，停留時間大大縮短，出磨物料的細度也有30～40%。物料從進磨到出磨的整個粉磨過程中，物料中的粗顆粒(篩余部分)含量始終是比較高的，不象開流磨那樣，物料進入細磨倉時，成品率就超過50%,在緩慢流向出料端的過程中，成品率越來越大，過粉磨現象就愈加嚴重,直至產品合格為止。
正是由于閉路磨在消除過粉磨上比開流磨前進了一步，其粉磨效率也得以提高。這一點可通過粉磨動力學加以解釋。
我們再來看看開流高產篩分管磨機的工作特點，該磨機是在普通開流球磨機內設置篩分裝置并在細磨倉采用微型研磨體來實現其技術目的的，物料從粗磨倉進入細磨倉時，先通過篩分裝置分選，篩分裝置將粗粉送回粗磨倉，而讓細粉進入細磨倉。如此，粗磨倉內的粗粉含量增多，細粉含量減少。磨內篩分裝置象一臺選粉機，它能分離出合格粒度的物料，磨內篩分裝置的設置相當于將磨外的選粉機移到磨機內部，從而減小了粗磨倉內的過粉磨現象，提高了粗磨倉的效率。在這一點上，它與閉路磨的原理是一樣的。
開流高產篩分管磨機采用微型研磨體，作用效果使水泥成品中的顆粒分布產生變化(與開流磨比較)，其均勻性提高，微粉和粗顆粒含量降低，減輕了過粉磨現象，其粉磨效率得到提高。
根據以上分析不難發現，閉路磨和開流高產篩分管磨機在消除過粉磨方面都比普通開流磨前進了一大步。開流高產篩分管磨機的粗磨倉和閉路粉磨系統一樣，其粉磨效率的提高可通過粉磨動力學方程加以解釋;開流高產篩分管磨機的細磨倉則是因?yàn)椴捎昧宋⑿脱心ンw，其本身的粉磨能力加強，產品顆粒組成發生變化使微粉含量降低來提高粉磨效率的。
綜上所述，閉路磨系統在生料粉磨中具有優勢，而在水泥粉磨中，開流高產篩分管磨機具有同閉路磨系統相近的原理及效果，且具有工藝流程簡單、投資省、管理操作容易、運轉率高等等優點，因而具有優勢。
3、與國外閉路磨比較

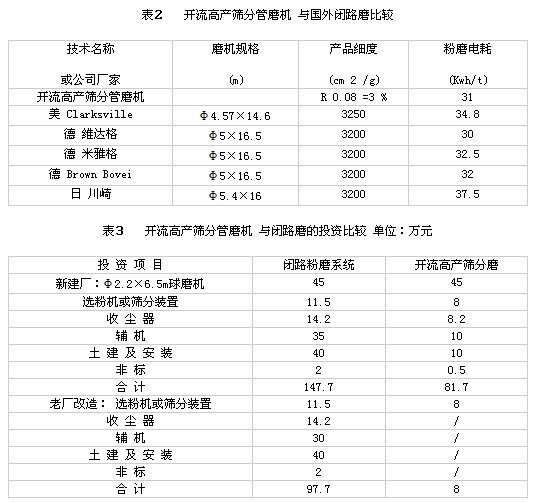

客觀地說，開流高產篩分管磨機能將主機電耗控制在25～28Kwh/t范圍內，考慮輔機消耗約3Kwh/t，系統電耗在28～31Kwh/t，其技術水平已達到國際水平。表2中例出了我國引進生產線中水泥磨的電耗，從表中可知開流高產篩分管磨機的技術指標與國外閉路磨指標接近，處于同一水平。
開流高產篩分管磨機的流程是開路系統，保存了開路磨的諸多優點，而生產效果又能達到閉路磨的水平。因而在投資方面與普通閉路磨相比具有很大的優勢。表3是Φ2.2×6.5m球磨機帶Φ3.5m離心選粉機的閉路系統與相同規格篩分磨的投資比較表。前者的全國統計平均產量為13.5t/h，系統電耗為33.5Kwh/t，產品細度為4～6%;開流高產篩分管磨機的產量綜合統計水平為13t/h，系統電耗為28.3Kwh/t，產品細度平均為5%。因此，不論是新建廠還是老廠改造，開流高產篩分管磨機在技術及經濟兩個方面較普通閉路磨系統更具競爭優勢。
4、開流高產篩分管磨機在粉磨水泥時的優勢
開流高產篩分管磨機與閉路粉磨系統相比，具有如下優點：
(1)、投資省。當現有開流水泥磨改造為開流高產篩分管磨機時，僅需對磨內的易損件進行改造與更換，而不涉及磨機外部的工藝設備，不增加任何土建費用，因而技改投資不到圈流磨系統的一半。
(2)、技改周期短。采用開流高產篩分管磨機技術對磨機進行改造時一般大型磨機僅需停產一周左右，對于Φ1.83×(6.1～7.0)m磨機，一般停產時間不超過3天(其中安裝技改配件約需3個班)，幾乎不影響生產。
⑶、水泥質量好。開流高產篩分管磨機仍然保留了開流磨系統的優點，水泥的顆粒級配合理，水泥的早強較閉路粉磨系統好。同樣細度時，開流磨粉磨的水泥比閉路粉磨系統強度高。
(4)、電耗低。開流高產篩分管磨機與普通閉路粉磨系統的產量相近，但高效篩分磨省去了提升機、選粉機、螺旋輸送機等設備，節省了大量的電能，單產電耗低。
(5)、設備運轉率高。由于高產篩分管磨機是開流系統，沒有影響運轉率的提升機、選粉機、螺旋輸送機等設備，故系統運轉率高。一般閉路粉磨系統的運轉率為(70～75)%,而開流高產篩分管磨機系統的運轉率為(80～90)%，甚至更高。
(6)、操作簡單。開流高產篩分管磨機內部設置了篩分裝置，磨機操作時不易跑粗，細度穩定，非常受操作工人的歡迎。
(7)、維修方便。開流高產篩分管磨機內部的易損件均采用耐磨的鑄造的拼裝結構，易損件壽命長，更換維修方便。
五、新型干法熟料生產線水泥粉磨系統技術方案比較
近幾年來, 開流高產篩分管磨機技術已在許多水泥廠的水泥磨上得到成功應用。為了配合新設計的600、1000t/d水泥熟料生產線上應用先進、可靠的技術，使工程建設投資省見效快，我們進行了以下比較。
1、600t/d熟料生產線水泥粉磨系統 建議在該生產線水泥粉磨系統上采用Φ3×11m開流高產篩分管磨機系統。下面將目前通常選用的Φ3×9m閉路系統與之進行方案對比分析?！ 〖僭O(shè)原始條件為：
物料種類：干法回轉窯熟料，混合材為礦渣。
熟料年產量：18萬噸，水泥年產量：21.5萬噸。
水泥品種：525#R普通硅酸鹽水泥。
方案一：采用Φ3×9m球磨機+O--Sepa高效選粉機的閉路粉磨系統，其技術指標為：
系統產量：34~36t/h;電耗：32~34kWh/t;水泥細度：3~5(R0。080)。
方案二：采用Φ3×11m開流高產篩分管磨機，其技術指標為：
系統產量：34~36t/h;電耗：32~34kWh/t;水泥細度：3~5(R0。080)。

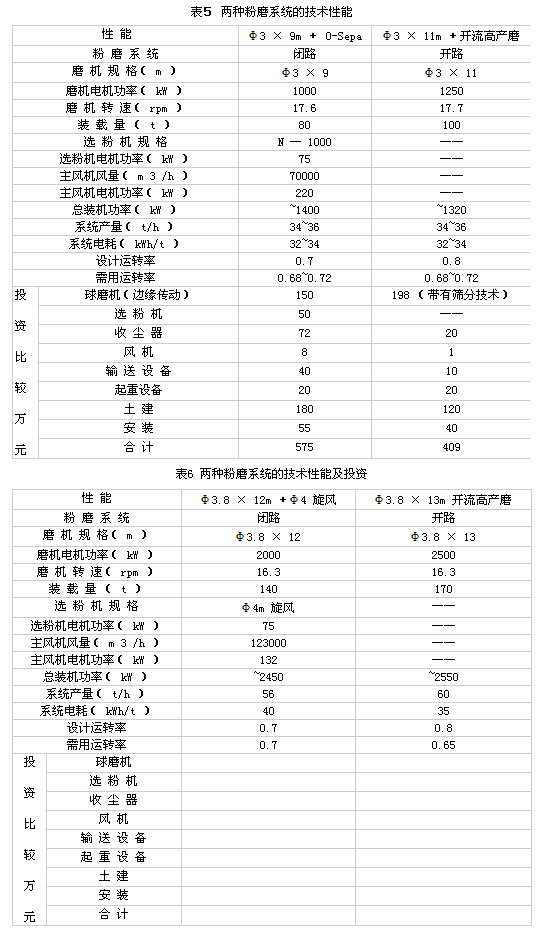

上述兩個粉磨系統的技術性能見表6。表5表明，開流系統和閉流系統的生產使用效果相似，主要技術指標很接近，在運轉率上，開流系統稍有富余.
2、1000t/d熟料生產線水泥粉磨系統
建議在該生產線水泥粉磨系統上采用Φ3.6×13m開流高產篩分管磨機系統。下面將目前通常選用的Φ×m閉路系統與之進行方案對比分析。
假設原始條件為：
物料種類：干法回轉窯熟料，混合材為礦渣。
熟料年產量：30萬噸，水泥年產量：36萬噸。
水泥品種：425#R、525#R普通硅酸鹽水泥。
方案一：采用Φ3.8 ×12 m球磨機+Φ4.0高效旋風式選粉機的閉路粉磨系統，其技術指標為：系統產量：56 t/h;電耗：40kWh/t;水泥細度：R0。080<3.0。
方案二：采用Φ3.8×13m開流高產篩分管磨機，其技術指標為：系統產量：60t/h;電耗：35kWh/t;水泥細度：R0。080<4.0?！ ∩鲜鰞蓚€粉磨系統的技術性能見表6。
